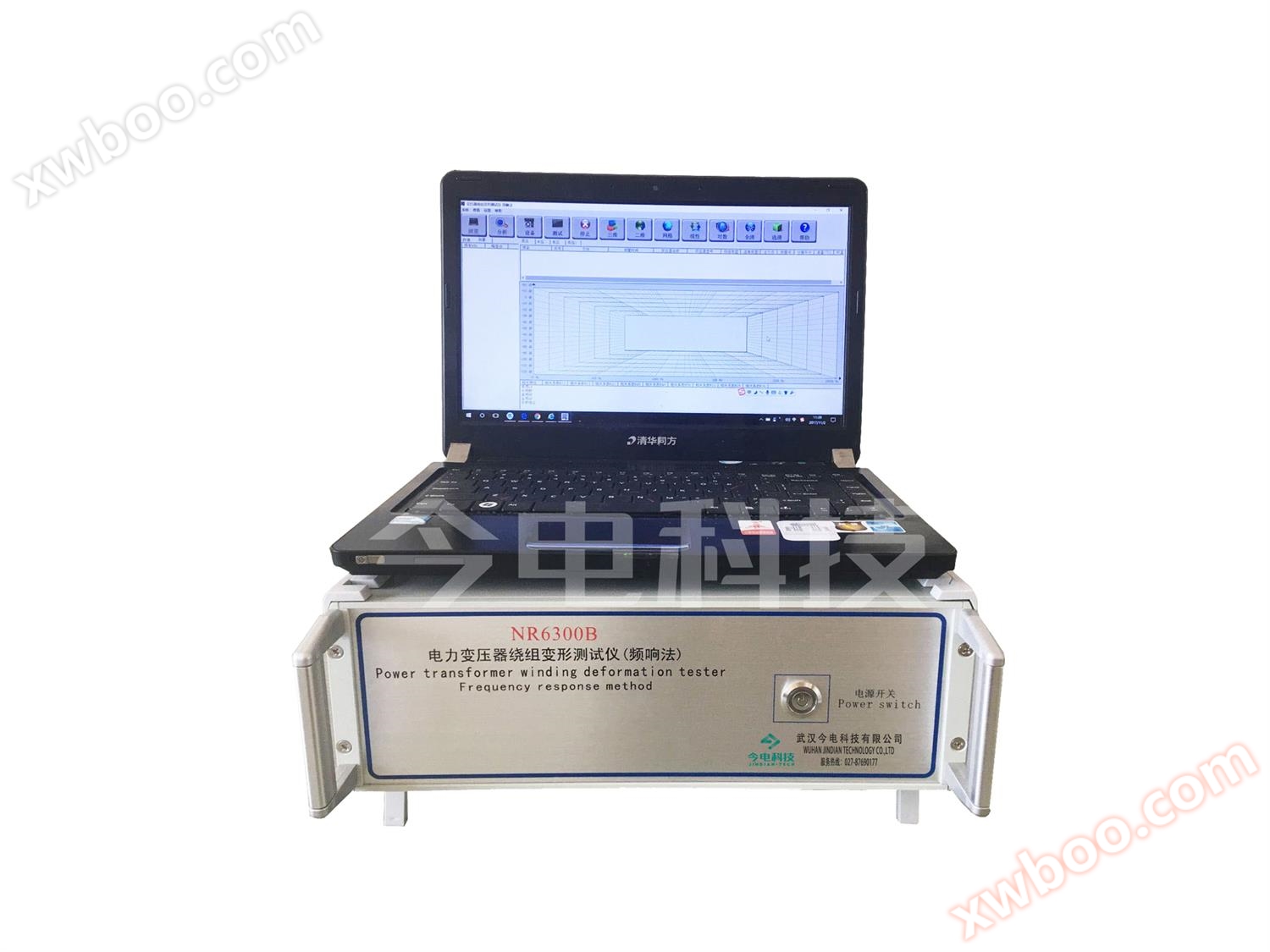

产品简介
采用频率响应分析法(FRA)进行变压器绕组变形，是通过检测变压器各个绕组的幅频响应特性，并对检测结果进行纵向或横向比较，根据幅频响应特性的差异，判断变压器可能发生的绕组变形。
主要特点
◆ 采集控制采用高速、高集成化微处理器;
◆ PC机与仪器之间USB通信接口;
◆ 硬件机芯采用DDS专用数字高速扫频技术(美国)，通过测试可以准确诊断出绕组发生扭曲、鼓包、移位、倾斜、匝间短路变形及相间接触短路等故障;
◆ 高分辨dB值测量，双通道16位A/D(现场试验改变分接开关，即有明显输出变化);
◆ 信号输出幅度可以软件调节，幅度峰值±10V;
◆ 计算机将检测结果生成电子文档(WORD);
◆ 仪器具有线性扫频测量和分段扫频测量双测量系统功能,兼容当前国内两种技术流派的测量模式。
技术参数
◆ 信号源：食品自带扫频的激励信号，信号输出Vpp为10V，信号输出阴抗为50Ω，信号输出频率范围：0.5kHz～2MHz
◆ 两个采集通道调整同步采样通道，每通道采样率为20Msps
◆ 采集通道输入阻抗：1M Ω/50 Ω
◆ 扫描方式：采用线形或者对娄颁布的扫频测量方式
◆ 扫描频率精度：信号源输出信号的频率精度优于0.01%
◆ 扫描间隔：小于1 kHz
◆ 扫频测量频点：0.5kHz～2MHz,测量点数2000点以上
◆ 测量范围：-100dB～20dB
◆ 测量精度：±0.5dB(-100dB～20dB)
◆ 扫频测量范围：0.5kHz～2MHz
◆ 供电：AC220V±10%(50Hz)
